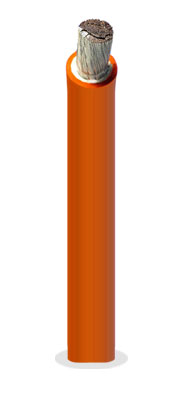

cables de soldadura son Jainson aislamiento doble, extra flexible, naranja y negro chaqueta
|
CARACTERÍSTICAS:
- Sobre la base de CENELEC HD 22-6 31, VDE 0282
,IEC 245-6, IS 473,
BS 638-4.
- Excelente dureza y durabilidad.
- Alta resistencia a cortes, desgarros y abrasión.
- Resistencia a aceites, disolventes y productos químicos.
- Excelente ozono y resistentes a la intemperie.
APLICACIONES:
Soldadura : Diseñado para la secundaria (alta corriente) de conexión en automático o de mano de electrodos de metal de soldadura por arco.
Es conveniente para el uso flexible en las condiciones más duras, en las líneas de montaje y sistemas de cintas transportadoras, máquina herramienta y de accionamiento automático de línea y máquinas de soldadura por puntos.
Potencia :
toma de tierra / conduce de retorno, el poder se alimenta de proceso de electrolítico galjanoplastia,conexión barra de distribución, transformadores, generadores, servicio de las aeronaves equipos, etc
|
 |
 |
| CONSTRUCCIÓN: |
- Conductor
: Alta conductividad, desnudo de cobre flexible de recocido conductor.
- Envoltura : Doble enfundados con elastómero desarrollado especialmente termoplástico (TPR / TPE), la capa externa es de color naranja.
|
| Valoración actual: Las calificaciones actuales máximas de cables de flexibles de soldadura para diferente debidamente ciclos son basados en una temperatura aérea ambiente de 25 C y una temperatura máxima conductor de 90 C. El porcentaje debidamente ciclos de varios procesos y aplicaciones son las siguientes: |
| 1 |
Automóvil de soldadura |
: |
hasta el 100% |
| 2 |
soldadura semiautomática |
: |
30% a 85% |
| 3 |
Manual de Soldadura |
: |
0% a 60% |
| 4 |
Muy intermitente o
de soldadura ocasionales |
: |
hasta el 20% |
|
Caída de voltaje : Cuando la longitud total de cable de más de 15 mtrs., Están involucrados, puede ser necesario utilizar cables de mayor sección transversal para garantizar que la caída de tensión no es excesivo y las corrientes de soldadura se mantienen en niveles adecuados. |
Cruz -
Seccional zona |
Máximo
Conductor
resistencia
en 200C |
Nominal
Espesor
de
vaina |
Mínimo
diámetro
general |
Máximo
diámetro
general |
Valoración actual |
| Aplicación de Soldadura |
No
aplicación
de
soldadura |
| Ciclo de deber |
| |
100% |
85% |
60% |
30% |
20% |
|
| mm2 |
ohm/km |
mm |
mm |
mm |
amp |
amp |
amp |
amp |
amp |
amp |
| 10 |
1.91 |
2.0 |
7.8 |
10.0 |
105 |
115 |
135 |
190 |
235 |
110 |
| 16 |
1.21 |
2.0 |
9.0 |
11.5 |
135 |
145 |
175 |
245 |
302 |
138 |
| 25 |
0.78 |
2.0 |
10.0 |
13.0 |
180 |
195 |
230 |
330 |
402 |
187 |
| 35 |
0.554 |
2.0 |
11.5 |
14.5 |
225 | 0.554 |
2.0 |
11.5 |
14.5 |
225 |
245 |
290 |
410 |
503 |
233 |
| 50 |
0.386 |
2.2 |
13.0 |
17.0 |
285 |
310 |
370 |
520 |
637 |
295 |
| 70 |
0.272 |
2.4 |
15.0 |
19.0 |
355 |
385 |
460 |
650 |
794 |
372 |
| 95 |
0.206 |
2.6 |
17.5 |
21.5 |
430 |
470 |
560 |
790 |
961 |
449 |
| 120 |
0.161 |
2.8 |
19.5 |
24.0 |
500 |
540 |
650 |
910 |
1118 |
523 |
| 150 |
0.129 |
3.0 |
21.5 |
26.0 |
580 |
620 |
740 |
1040 |
1297 |
608 |
| 185 |
0.106 |
3.2 |
23.0 |
29.0 |
660 |
715 |
850 |
1200 |
1476 |
690 |
| 240 |
0.0801 |
3.4 |
27.0 |
32.0 |
710 |
770 |
916 |
1296 |
1587 |
744 |
| 300 |
0.0641 |
3.6 |
30.0 |
35.0 |
800 |
850 |
1035 |
1450 |
1790 |
840 |
| 400 |
0.0486 |
3.8 |
33.0 |
39.0 |
925 |
1000 |
1195 |
1690 |
2070 |
970 |
|
| Valorando los factores para la variación en temprature ambiente |
| Temperatura ambiente ° C |
20° |
25° |
30° |
35° |
40° |
45° |
50° |
55° |
60° |
65° |
| Calificación Factor |
1.04 |
1.00 |
0.96 |
0.91 |
0.87 |
0.82 |
0.76 |
0.69 |
0.64 |
0.57 |
|
